  • FPG57

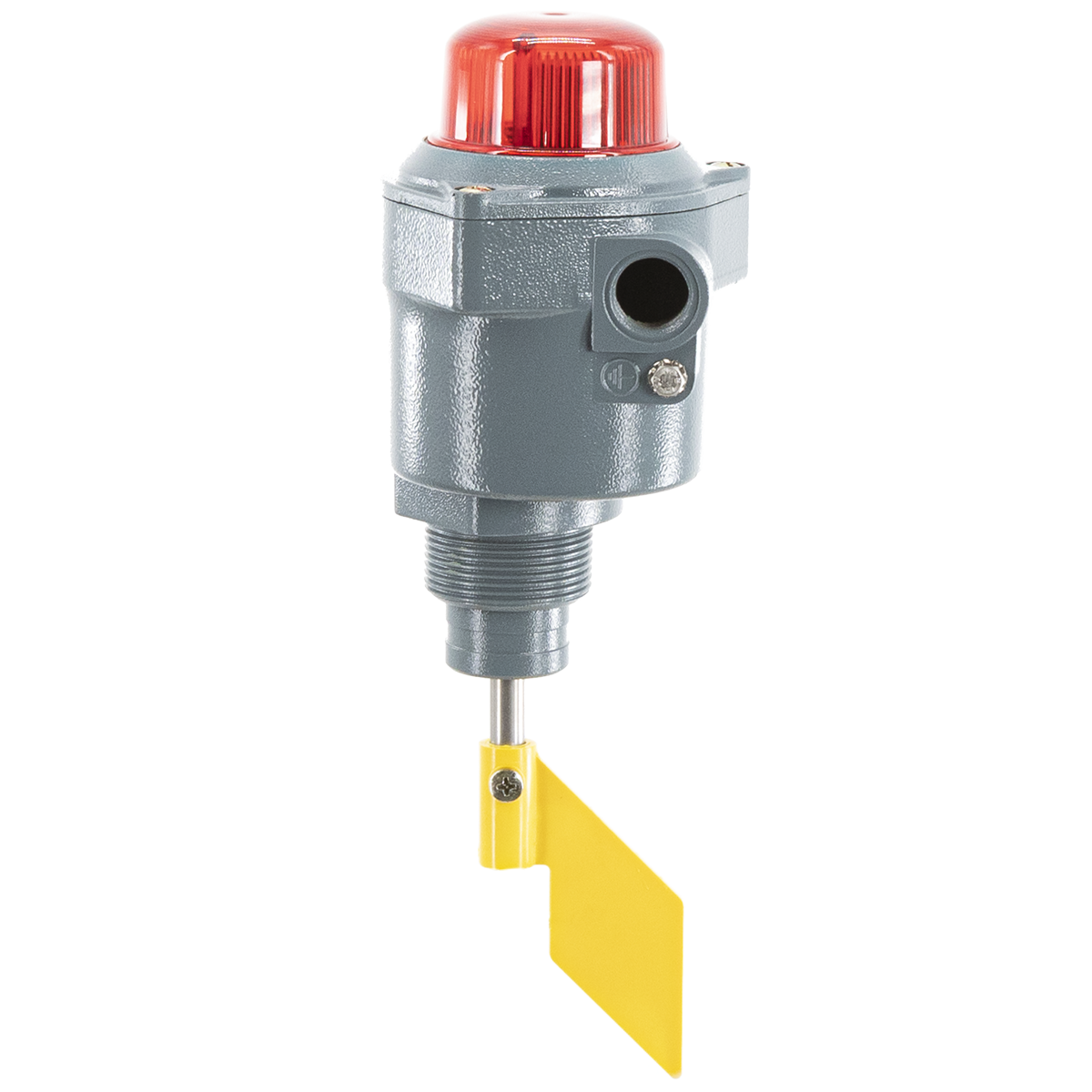

Indicador de nivel rotativo de hélice que también puede utilizarse en contenedores pequeños gracias a su reducido tamaño, fabricado en aluminio fundido a presión con conexión roscada al proceso G 1” 1/2 (BSPP) o con brida de montaje. La elección de las hélices permite la detección de materiales con densidades comprendidas entre 0,1 y 2,0 kg/dm3. El instrumento puede personalizarse con longitudes especiales y accesorios eléctricos.

Información Técnica  Manual  Solicitar Información

Categorías: ,

Descripción

Indicador de nivel Camlogic de paleta giratoria utilizado para detectar un umbral de nivel, generalmente lleno o vacío, dentro de un silo o contenedor. De fabricación robusta gracias a su carcasa de aluminio, sus pequeñas medidas lo hacen especialmente adecuado para su montaje en pequeños depósitos o células de carga y para atmósferas potencialmente explosivas debido a la presencia de polvo gracias a las últimas normas ATEX.

Ventajas

  • Fácil instalación: no requiere calibrado ni herramientas especiales.
  • Gran versatilidad con una excelente relación calidad/precio.
  • El máximo nivel de seguridad en presencia de polvo potencialmente explosivo.
  • Sonda adaptable al material que se detecta, gracias a una amplia selección de hélices.
  • La extrema fiabilidad hace que se pueda utilizar junto con sondas de nivel radar, capacitivas, ultrasónicas o continuas, como señal de seguridad.
Certificato ATEXCertificato IECExCertificato Eurasian ConformityCertificato UKCA
Materiales Solides

Características técnicas

  • Carcasa y tapa de aluminio fundido a presión
  • Eje de acero inoxidable AISI 303 / EN 1.4305 sobre rodamientos de bolas con sellado hermético y lubricación permanente, con anillo de sellado de NBR para protección contra polvo
  • Amplia gama de hélices de poliamida o acero inoxidable AISI 304 / EN 1.4301
  • Conexión al proceso de 1″ 1/2 Gas (BSPP) y entrada de cable única M20x1,5
  • Velocidad de rotación de 1 revolución / minuto
  • Temperatura ambiente -20° a +70°C (-4° a +158°F)
  • Temperatura de proceso -20° a +70°C (-4° … +158°F)
  • Presión máx. de proceso de 0,8 a 5 bar (11,6 a 72,5 psi)
  • Grado de protección IP65 (a prueba de polvo, protegido contra chorros de agua)
  • Potencia absorbida máxima de 4 W
  • Capacidad de los contactos 5 A a 250 V (CA)
  • Señal de salida: interruptor micro SPDT

Si el producto se utiliza en atmósferas potencialmente explosivas, se aplicarán las siguientes especificaciones:

  • Temperatura ambiente -20° a +70°C (-4° a +158°F)
  • Temperatura de proceso -20° a +70°C (-4° … +158°F)
  • Presión máx. de proceso de 0,8 a 1,1 bar (11,6 a 15,9 psi)

 Características eléctricas

Toda la gama de sondas de nivel PFG57 puede personalizarse, en la parte eléctrica, con diferentes tensiones y numerosas opciones:

      • Fuentes de alimentación disponibles: 115/230V o 24/48V – 50 … 60Hz (CA) y 24V (CC).
      • Versión estándar con conectores faston.
        Bajo pedido con terminales de tornillo o terminales de resorte autobloqueantes.
      • 4 RPM: aumento de la velocidad de rotación para reducir el tiempo de intervención o respuesta.
      • Baja temperatura: permite la operatividad del instrumento hasta -27°C.

Selección de la hélice

Fundamental para el correcto funcionamiento del indicador de nivel, es la base a partir de la cual personalizarlo, adaptándolo a cada tipo de uso.Para una elección óptima es importante tener en cuenta 5 puntos:

  1. Cada material tiene una densidad mínima para ser detectado por el instrumento.
  2. El diámetro mínimo del orificio de entrada por el que puede pasar la hélice si no puede instalarse desde el interior.
  3. El diámetro de entrada que ocupa la hélice al girar.
  4. En función de la intensidad de las perturbaciones a las que esté expuesta la hélice, varía el número de palas.
  5. Poliamida o acero inoxidable según el tipo de material con el que esté en contacto.
