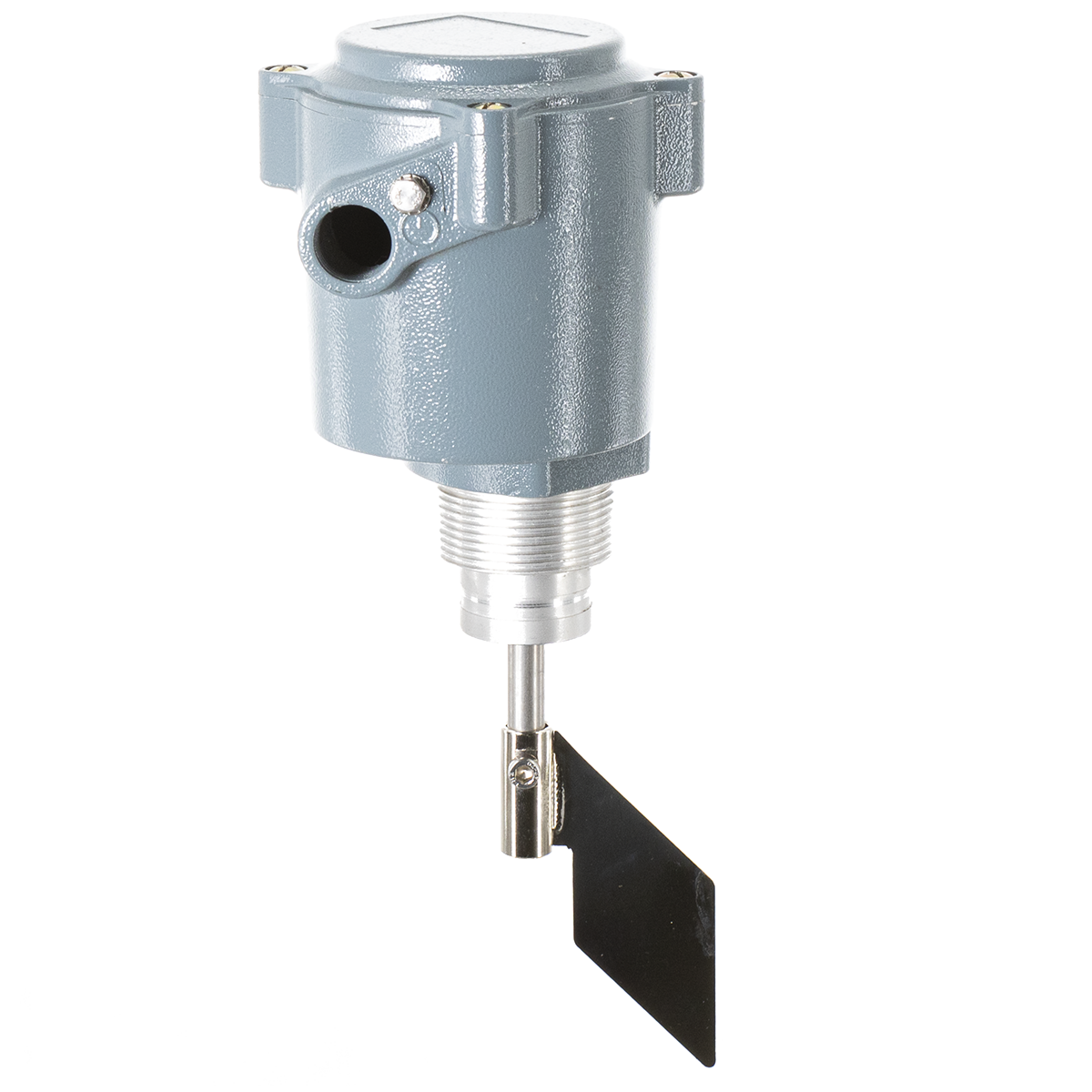

Sensor de nivel Camlogic rotativo de paleta PFG09

Sensor de nivel Camlogic rotativo de paleta PFG09

Indicador de nivel rotativo de hélice, antideflagrante, adecuado en entornos con presencia de mezclas gaseosas, explosivas o inflamables. Construido en aluminio fundido a presión con conexión roscada al proceso G 1” 1/2 o con brida de fijación. La elección de las hélices permite al interruptor de nivel detectar materiales con densidades comprendidas entre 0,1 y 2,0 kg/dm3. El instrumento puede personalizarse con longitudes especiales y accesorios eléctricos.

Información Técnica  Manual  Solicitar Información

Categorías: ,

Descripción

Interruptor de nivel Camlogic de paleta giratoria para controlar un umbral de nivel, generalmente lleno o vacío, dentro de un silo o contenedor. El alto grado de protección contra gases lo hace adecuado para su uso en zonas donde puede haber atmósferas explosivas durante el funcionamiento normal. Ofrece una carcasa de aluminio fundido a presión robusta con una excelente relación calidad/precio.

Ventajas

  • Fácil instalación: no requiere calibración, mantenimiento ni herramientas especiales.
  • Versátil: puede montarse vertical, horizontal u oblicuamente.
  • Sonda adaptable al material que se detecta, gracias a una amplia selección de hélices.
  • Alto nivel de seguridad en presencia de polvo o gases explosivos.
  • La extrema fiabilidad hace que se pueda utilizar junto con sondas de nivel radar, capacitivas, ultrasónicas o continuas, como señal de seguridad.
Certificato ATEXCertificato UKCA
Materiales Solides

Características técnicas

  • Carcasa y tapa de aluminio fundido a presión
  • Eje de acero inoxidable AISI 303 / EN 1.4305 sobre rodamientos de bolas sellados y lubricados permanentemente, con junta de estanqueidad de FKM para el sellado contra el polvo
  • Amplia gama de hélices de acero inoxidable AISI 304 / EN 1.4301
  • Conexión al proceso de 1″ 1/2 Gas (BSPP) y entrada de cable única 1/2 Gas (BSPP)
  • Velocidad de rotación de 1 revolución / minuto
  • Temperatura ambiente -20° a +70°C (-4° a +158°F)
  • Temperatura de proceso -20° a +70°C (-4° … +158°F)
  • Presión máx. de proceso de 0,8 a 1,1 bar (11,6 a 15,9 psi)
  • Grado de protección IP65 (a prueba de polvo, protegido contra chorros de agua)
  • Potencia absorbida máxima de 4 W
  • Capacidad de los contactos 5 A a 250 V (CA)
  • Señal de salida: interruptor micro SPDT









Selección de la hélice

Fundamental para el correcto funcionamiento del indicador de nivel, es la base a partir de la cual personalizarlo, adaptándolo a cada tipo de uso.
Para una elección óptima es importante tener en cuenta 5 puntos:

  1. Cada material tiene una densidad mínima para ser detectado por el instrumento.
  2. El diámetro mínimo del orificio de entrada por el que puede pasar la hélice si no puede instalarse desde el interior.
  3. El diámetro de entrada que ocupa la hélice al girar.
  4. En función de la intensidad de las perturbaciones a las que esté expuesta la hélice, varía el número de palas.
  5. Poliamida o acero inoxidable según el tipo de material con el que esté en contacto.
