Descripción

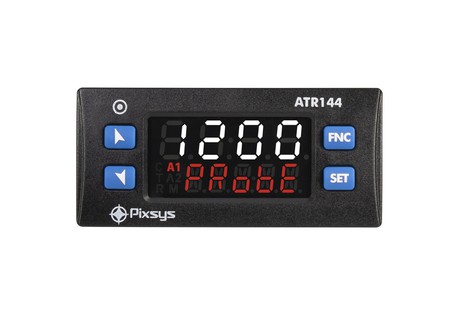

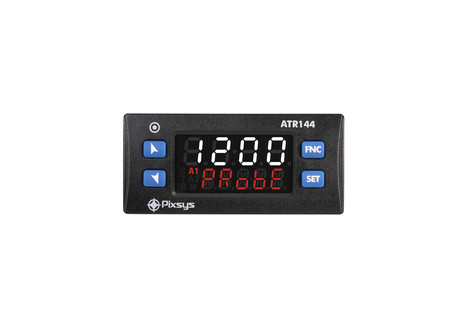

El controlador ATR144 es la nueva versión Blue Line en formato 32×74 que completa los nuevos estándares de la línea ATR introducidos con ATR244. Se diferencia por su pantalla de alto rendimiento que garantiza una excelente legibilidad y aumenta las informaciones disponibles para el operador, así como una función muy útil de ayuda de desplazamiento.
Códigos
ATR144-ABC
1 entrada analógica + 2 relés 5 A + 1 D.I / O – Alimentación 24.230 V AC / DC
ATR144-ABC-T
1 entrada analógica + 1 relé 5 A + 1 D.I / O + RS485 – Alimentación 24.230 V AC / DCAC/DC
Características generales

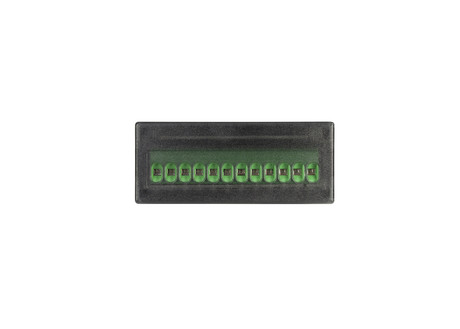

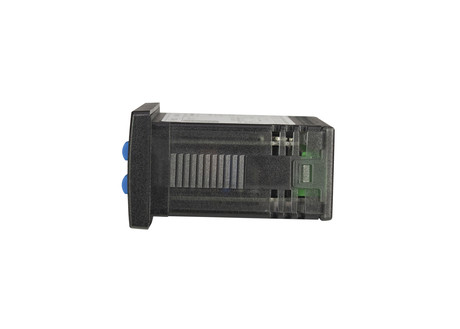

Contenedor
32 x 74 (frontal) x 53 mm
Alimentación
24..230 V CA / CC ± 15% 50/60 Hz – aislamiento galvánico 2.5KV
Consumo
5 VA
Display blanco 4 cifras 0.38 «+ rojo 5 cifras 0.28»
Condiciones ambientales
Temperatura 0-45 ° C, humedad 35..95% HR
Material
Contenedor: PC UL94V2 autoextinguible. Frontal: PC UL94V2UL94V2
Peso
Alrededor de 120 g
Protección
Frontal: IP65 (con junta). Contenedor y borneras: IP20
Configuración rápida
Memory card, software LABSOFTVIEW, códigos EASY-UP
APP / NFC
Programación a través de APP (NFC) para dispositivos Android
Entradas
1 analógica configurable
Res. 16 bits, selección entre termopares K, S, R, J, T, N, B (compensación automática de unión fría -25..85 ° C, ± 0.2% FS ± 1 dígito FS), termorresistencia PT100, PT500, PT1000 , Ni100, PTC1K, NTC10K (β 3435K), señales de proceso 0..10 V (50000 puntos), 0 / 4..20mA (40000 puntos), 0..60 mV (25000 puntos), potenciómetro 1..150 KΩ (50000 puntos)
Tiempo de adquisición
Programable hasta 2.1 ms (frecuencia hasta 470 Hz)
1/2 Digital
Cambio setpoint, Hold, Run, activación del tuning, Start / Stop, bloqueo de configuración
Salidas
1/2 Relè
5 A – 250 V AC carga resistiva
1 SSR
12 V DC – 25 mA máx
Comunicación serial
Comunicación serial RS485 Modbus RTU – Esclavo (4800..115200 baud) Código «-T»
Características software
Algoritmos de ajuste
ON – OFF con histéresis, P., P.I., P.I.D., P.D. tiempo proporcional
Tuning
Manuale o automatico
Protecciones
Setpoint de comando / alarma: password para acceder a los parámetros
Modalidad de alarma
Absoluta / umbral, banda, desviación superior e inferior. Alarmas con retención y retraso de activación. Función Loop Break Alarm.
Doble acción
Funcionamiento combinado calor-frío con doble P.I.D
Soft-Start
Configuración del gradiente de subida en Grados / Hora o por porcentajes salida fija
Lógica Abre/Cierra
Comando válvulas motorizadas
